軟硬體整合控制系統
軟硬體整合控制系統實現對設備、機械、系統或流程的高效控制與管理的技術。這類系統在現代工業自動化、智慧製造、物聯網(IoT)等領域有廣泛應用。它們整合了不同的硬體設備(如感應器、控制器、執行器)與軟體系統(如數據處理、監控、運算演算法),從而實現更靈活、高效、精確的控制。
軟硬體整合控制系統的優勢
- 高效率與精確控制:軟硬體整合系統允許精確的數據收集與即時分析,從而實現更快速、準確的控制反饋,減少廢品率並提高生產效率。
- 靈活性與可擴展性:軟體模組化設計使系統可以根據不同需求靈活擴展,適應不同操作環境。
- 即時監控與數據分析:具備即時監控功能,提供預防性維護,降低維修成本和生產停機時間。
- 遠程管理與控制:通過網絡連接實現遠程監控與控制,提升操作靈活性。
- 節約成本:自動化減少人工操作需求,降低運營成本。
主要技術介紹
- 嵌入式系統設計:嵌入式處理器負責處理即時的感應器數據,並驅動硬體設備進行相應操作。
- PLC(可編程邏輯控制器):工業自動化中主要的硬體控制裝置,負責實現精確的機械控制。
- HMI(人機界面):提供人員與系統交互的介面,讓操作更直觀。
- SCADA(監控與數據採集系統):用於大型工業設施的監控和數據收集,提供整體可視化數據。
- 工業物聯網 (IIoT):實現不同位置的設備連接,跨平台數據同步與協同運作。
- 邊緣計算與雲端技術:邊緣計算減少延遲,雲端技術集中存儲與分析數據,提升系統性能。
應用範圍
- 智慧工廠:生產自動化、流程監控和智能決策。
- 自動化製造:包括自動化裝配線、機械手臂控制等。
- 智慧交通:智能交通系統管理,信號燈、車輛動態監測等。
- 能源管理:能源設備的優化運行,減少能耗。
- 醫療設備管理:醫療器械的運行監控與智能管理。
未來發展趨勢
隨著人工智能(AI)、5G 通訊和邊緣計算技術的快速發展,軟硬體整合控制系統將朝著更智能、更互聯和更高效的方向發展。這些技術將提高系統的自主決策能力,並實現更大範圍的互操作性,使各個行業的自動化進程更進一步。
IoT
定義
物聯網(Internet of Things, IoT)是一種將實體物件透過感測器、軟體及網絡連接的技術,實現數據交換與自動化操作。它將物理世界與數位世界結合,促進智能化應用。
核心技術
IoT的核心技術包括:
- 感測技術:透過各種感測器收集數據,例如溫度、濕度、位置等。
- 通信技術:使用Wi-Fi、藍牙、5G等技術傳輸數據。
- 雲端運算:在雲端平台處理和存儲數據,實現即時分析與管理。
- 大數據分析:利用數據分析工具從大量數據中提取有價值的資訊。
應用場景
IoT在許多領域得到廣泛應用:
- 智慧家庭:控制智能燈光、空調、家電等設備,提高居住舒適度。
- 智慧城市:優化交通管理、能源分配與公共安全。
- 工業物聯網:提升生產效率與設備維護效率。
- 健康醫療:監測患者健康狀況,提供遠端醫療服務。
優勢
IoT的主要優勢包括:
- 提高效率:通過自動化操作與數據分析提升工作效率。
- 成本節約:實時監控與預測性維護降低運營成本。
- 改善生活:提供便捷的智能服務,提升用戶體驗。
- 數據洞察:透過大數據分析幫助企業制定精準決策。
挑戰
IoT的發展面臨以下挑戰:
- 安全問題:設備易受駭客攻擊,數據隱私保護成為難題。
- 標準化不足:不同設備之間缺乏統一的協議與標準。
- 數據管理:處理和存儲海量數據需要強大的基礎設施。
- 高成本:設備部署與維護成本較高。
未來發展
IoT的未來發展方向包括:
- 更高的互操作性:統一通信協議,實現設備間的無縫連接。
- 更強的安全性:開發更先進的加密技術與防護措施。
- 人工智能整合:結合AI技術,實現更智能的自動化與預測分析。
- 能源效率提升:開發低功耗設備與可持續能源解決方案。
MQTT
MQTT (Message Queuing Telemetry Transport) 是一種輕量級的通訊協定,特別適合物聯網 (IoT) 應用,設計用於低帶寬或不穩定網路環境下的設備之間的消息傳遞。
MQTT 的特點
- 輕量化:協定簡單,適合資源有限的設備。
- 基於發布/訂閱模式:多對多通信,無需發佈者和訂閱者之間的直接通信。
- 可靠性:支持不同的消息傳遞保證等級。
- 連接維持:使用心跳機制保持連接。
MQTT 的基本概念
- Broker: 代理伺服器,負責接收並轉發消息。
- Publisher: 發佈者,發送消息到主題。
- Subscriber: 訂閱者,接收特定主題的消息。
- Topic: 主題,消息分類。
- QoS: 消息傳遞的服務質量保證等級。
MQTT in Python
此範例展示如何在 Python 中使用 paho-mqtt
庫來連接到 MQTT broker,發布訊息,以及訂閱主題。
安裝
首先,您需要安裝 paho-mqtt
庫。可以通過 pip 來安裝:
pip install paho-mqtt
Python 程式碼範例
以下是一個基本範例,顯示如何發布和訂閱 MQTT 主題。
1. MQTT 發布者範例
import paho.mqtt.client as mqtt
# 定義 MQTT broker 的地址與埠
broker_address = "broker.hivemq.com" # 用於測試的公共 broker
port = 1883
# 建立一個 MQTT 客戶端實例
client = mqtt.Client()
# 連接到 broker
client.connect(broker_address, port=port)
# 向一個主題發布訊息
topic = "test/topic"
message = "Hello, MQTT!"
client.publish(topic, message)
# 斷開與 broker 的連接
client.disconnect()
2. MQTT 訂閱者範例
此訂閱者會監聽相同的主題,並打印收到的訊息。
import paho.mqtt.client as mqtt
# 當客戶端接收到訊息時的回調函數
def on_message(client, userdata, message):
print(f"主題 {message.topic} 收到訊息: {message.payload.decode('utf-8')}")
# 定義 MQTT broker 的地址與埠
broker_address = "broker.hivemq.com"
port = 1883
# 建立一個 MQTT 客戶端實例
client = mqtt.Client()
# 設置 on_message 回調函數
client.on_message = on_message
# 連接到 broker
client.connect(broker_address, port=port)
# 訂閱一個主題
topic = "test/topic"
client.subscribe(topic)
# 啟動 MQTT 迴圈來處理收到的訊息
client.loop_forever()
說明
- MQTT 客戶端:兩個範例都使用
mqtt.Client()
創建 MQTT 客戶端。
- Broker:這些範例使用的是
broker.hivemq.com
這個公共 broker。您也可以替換成自己的 broker 地址。
- 發布者:發布者連接到 broker,向主題
test/topic
發送訊息,然後斷開連接。
- 訂閱者:訂閱者連接到 broker,訂閱相同的主題,並持續監聽訊息。
雷射變位感測器
1. 雷射變位感測器的使用
的雷射變位感測器是一種高精度的非接觸式測量設備,能夠測量物體的位移、距離、厚度等物理特性。使用方法通常包括下列步驟:
- 安裝與固定:將感測器安裝在穩定的位置,確保雷射光束能正確對準測量目標。
- 接線與配置:將感測器的電源、通訊及信號輸出線依照手冊指引接至控制器,並設定好初始參數。
- 調整測量範圍:根據測量需求,設定適當的測量範圍、精度及雷射功率,以確保測量的準確性。
2. 控制方法
雷射變位感測器的控制可以透過設備的內建按鈕進行手動設置,也可以透過串列通訊或 PLC 控制進行自動化操作。
- 手動設置:使用感測器上的控制按鈕進行範圍、靈敏度及濾波設定。
- 通訊控制:使用 RS-232C 或 RS-485 等通訊協定,通過控制器傳送指令以進行遠端設置和參數讀取。
- PLC 控制:將感測器與 PLC 相連,利用 PLC 編程來控制感測器的啟動、停止、數據讀取等操作。
3. 雷射變位感測器的應用
雷射變位感測器廣泛應用於精密測量的各種場合,包括:
- 產品檢測:檢測生產線上的產品厚度、平整度等,以確保品質。
- 定位控制:用於機械手臂等設備的定位控制,精確測量距離以確保操作精度。
- 形狀量測:量測不規則物體的表面形狀,例如金屬工件或電子元件,檢查表面凹凸與缺陷。
- 高精度加工:應用於微小部件的高精度加工,如微電子、半導體的製造過程。
4. 簡易程式範例 (使用 PLC 控制)
以下為使用 PLC 控制 OMRON 雷射變位感測器的簡易程式範例:
// PLC 程式示例
// 啟動感測器,讀取位移值並進行處理
START:
MOV #0001, D0 // 啟動感測器
WAIT 100 // 等待 100 毫秒
MOV D10, D1 // 將感測器讀取值存入 D1
CMP D1, #0500 // 比較位移值是否符合標準
JUMP OK, D1 >= #0500
MOV #0002, D0 // 如果不符合,發出警告信號
STOP
OK:
MOV #0000, D0 // 停止警告
STOP
在此程式範例中,PLC 透過簡單指令啟動 OMRON 感測器,並持續讀取數值。若測量值未達到預期範圍,系統將發出警告信號。這種控制流程能實現自動化檢測與控制。
電腦端控制 OMRON 雷射變位感測器
1. 電腦端控制概述
OMRON 雷射變位感測器可透過電腦端進行控制與數據擷取,這使其應用於高精度測量、監測及數據分析的場景中更加靈活。使用電腦端控制感測器能夠遠端調整參數並收集高頻數據,適合自動化系統的集成與品質檢測需求。
2. 電腦端控制的主要方法
- 串列通訊控制:常使用 RS-232 或 RS-485 通訊協定,電腦通過此連接與感測器交換數據與命令。
- USB 或 Ethernet 連接:有些 OMRON 感測器支援 USB 或以太網連接,能夠實現快速數據傳輸和遠端控制。
- 專用軟體:OMRON 提供的軟體可讓使用者在電腦端進行感測器參數設置、數據讀取和即時監控。
- 自訂程式控制:可使用 Python、LabVIEW、C++ 等程式語言開發控制介面,透過 SDK 或 API 來操作感測器。
3. 電腦端控制的優勢
- 高精度資料擷取:透過電腦端可以更快速地收集大量測量數據,並進行即時分析。
- 遠端監控與控制:操作人員可以在遠端監控數據變化,並根據情況調整測量參數。
- 數據記錄與追蹤:將數據自動儲存在電腦中,方便後續進行質量分析或工藝優化。
- 多設備連接:允許多個感測器同時連接電腦,以便於同步測量和控制。
4. OMRON 雷射變位感測器的應用範例
- 精密測量:用於電子元件、機械部件的位移、厚度測量。
- 自動化檢測:在生產線上監控物品的形狀和尺寸變化,實時檢測並分選不合格產品。
- 研發與實驗:應用於實驗室內的材料特性測試,實現高度精確的位移和形變測量。
5. 簡易控制程式範例 (Python)
以下為 Python 程式範例,透過串列通訊進行 OMRON 雷射變位感測器的數據擷取。
import serial
import time
# 設置串列埠連接
ser = serial.Serial('COM4', 9600, timeout=1)
# 發送開始測量的指令
def start_measurement():
ser.write(b'START\n')
time.sleep(1)
# 讀取測量數據
def read_data():
ser.write(b'READ\n')
data = ser.readline().decode().strip()
print("測量數據:", data)
return data
# 停止測量的指令
def stop_measurement():
ser.write(b'STOP\n')
time.sleep(1)
# 使用範例
start_measurement()
time.sleep(2) # 等待測量數據穩定
for _ in range(5):
read_data() # 讀取數據 5 次
time.sleep(0.5)
stop_measurement()
ser.close()
說明
在此程式範例中,start_measurement()
用來啟動測量,read_data()
從感測器讀取當前測量值,而
stop_measurement()
則停止測量。透過串列通訊的指令,電腦端可持續收集測量數據並進行分析。
NSK 馬達
1. NSK 馬達的控制方法
NSK 馬達廣泛應用於工業自動化中,控制方式多樣,依馬達種類和應用場景不同而有所變化。以下是常見的控制方式:
- 開環控制:使用基礎的電壓或電流控制馬達運行,不依賴反饋系統,適合簡單應用或負載變化不大的場景。
- 閉環控制:透過反饋回路,持續監控馬達的速度和位置,以提高精度。適合精密定位與速度控制需求的應用。
- 矢量控制:運用矢量控制技術,實現對轉矩和速度的精確控制,特別適用於需要高精度和高動態響應的應用。
- 伺服控制:結合位置、速度和電流的多重控制,具備高精度和快速響應的特點,適合高端自動化設備。
2. NSK 馬達的優勢
NSK 馬達在精度、效率和穩定性方面具有諸多優勢,使其成為工業自動化中受歡迎的選擇:
- 高精度:NSK 馬達具備出色的定位精度,尤其在使用閉環或伺服控制時,能達到微米級精度。
- 低噪音與低振動:採用先進的結構設計,能夠有效降低運行時的噪音和振動,適合對聲音敏感的場景。
- 高效率與節能:馬達的能源轉換效率高,降低了能源損耗,符合現代工業對節能的需求。
- 穩定可靠:設計結構堅固,適應惡劣的工作環境,且具有長時間運行的穩定性。
3. NSK 馬達的應用
NSK 馬達的應用範圍廣泛,涵蓋自動化製造、精密加工等多個領域:
- 數控機床:在數控機床中應用於主軸與進給系統控制,提供高精度的加工定位。
- 機器人技術:用於工業機器人的關節控制,確保平穩且高精度的動作執行。
- 半導體製造:應用於晶片加工和搬運設備中,滿足超精密控制需求。
- 醫療設備:例如牙科設備和影像設備中,提供安靜、精確的操作控制。
- 自動化生產線:在食品、包裝等自動化生產線中用於物料搬運與定位控制。
4. 簡易控制程式範例
以下為使用 PLC 控制 NSK 馬達的簡易程式範例:
// PLC 程式示例
// 啟動馬達,設定速度與加速度,並控制運行狀態
START:
MOV #1000, D100 // 設定馬達目標速度為 1000 RPM
MOV #200, D101 // 設定加速度為 200 RPM/s
MOV #1, M200 // 啟動馬達
WAIT 500 // 等待 500 毫秒
MOV #0, M200 // 停止馬達
STOP
說明
在此程式範例中,PLC 使用簡單的指令來控制 NSK 馬達,設定了目標速度和加速度,並啟動及停止馬達運行。這樣的控制流程適用於簡單的自動化控制需求。
電腦端控制 NSK 馬達
1. 電腦端控制概述
電腦端控制 NSK 馬達通常透過控制軟體和通訊協定來實現,能夠精確調整馬達的速度、位置和運行模式。這種控制方式適合用於高精度工業應用以及需要遠端控制的場景。
2. 電腦端控制的主要方法
- 串列通訊控制:使用 RS-232、RS-485 或 USB 進行通訊,電腦可直接向馬達發送指令或參數設定。
- EtherCAT 或 Modbus 通訊協定:在自動化設備中常見,允許電腦快速向多個馬達傳送指令,實現同步運行。
- 專用控制軟體:NSK 提供的控制軟體允許使用者在電腦端對馬達進行參數設定、數據監控和故障診斷。
- 開發環境控制:可使用 Python、C++ 等程式語言開發控制介面,通過 SDK 或 API 直接控制馬達。
3. 電腦端控制的優勢
- 高精度控制:電腦端可以精確調整馬達的運行參數,例如加速度、減速度、轉速等,達到微米級控制精度。
- 遠端操作:允許操作人員從遠端控制和監控馬達,便於生產線的集中管理和故障快速診斷。
- 數據記錄與分析:可將運行數據儲存在電腦中,進行進一步的分析與優化。
- 多軸協同控制:通過電腦實現多台馬達的同步控制,用於需要協同工作的機械臂等應用。
4. 電腦端控制的應用範例
- 精密加工設備:如 CNC 機床,可控制主軸和進給馬達的同步,以確保加工精度。
- 自動化組裝線:允許多個 NSK 馬達協同工作,控制生產線的每個步驟。
- 實驗室自動化:在生命科學領域中,NSK 馬達可以用於樣本的精確移動和測量。
5. 簡易控制程式範例 (Python)
以下是一個使用 Python 透過串列通訊控制 NSK 馬達的範例。
import serial
import time
# 設置串列埠連接
ser = serial.Serial('COM3', 9600, timeout=1)
# 發送啟動馬達的指令
def start_motor():
ser.write(b'START\n')
time.sleep(1)
# 設定速度指令
def set_speed(speed):
command = f'SPEED {speed}\n'
ser.write(command.encode())
time.sleep(1)
# 停止馬達的指令
def stop_motor():
ser.write(b'STOP\n')
time.sleep(1)
# 使用範例
start_motor()
set_speed(1000)
time.sleep(5) # 讓馬達運行5秒
stop_motor()
ser.close()
說明
在這個範例中,電腦端透過 Python 程式與串列通訊埠連接 NSK 馬達。start_motor()
用來啟動馬達,set_speed()
設定馬達的運行速度,而
stop_motor()
則用來停止馬達。該範例適用於簡單的測試和控制需求。
PLC
什麼是PLC
PLC,全名為可程式邏輯控制器(Programmable Logic Controller),是一種專為工業環境設計的數位電子設備,用於自動化控制各類機械或生產過程。
PLC的功能
- 邏輯控制:執行邏輯運算,例如與門、或門、非門等操作。
- 序列控制:依據設定好的程序執行順序控制。
- 計數與計時:實現計數器及時間控制功能。
- 模擬量處理:監測和控制模擬信號,如溫度、壓力等。
PLC的結構
- 中央處理單元(CPU):負責執行程式並處理數據。
- 記憶體:儲存程式和運行數據。
- 輸入/輸出模組:接收外部信號並控制外部設備。
- 電源:提供整個系統所需的電能。
PLC的應用範圍
PLC廣泛應用於製造業、自動化生產線、機械設備、交通運輸、能源管理等領域。例如:
- 工廠自動化控制系統
- 電梯控制
- 交通信號燈系統
- 能源監控與管理
三菱 MELSEC PLC
三菱電機(Mitsubishi Electric)的 MELSEC PLC
系列是一種先進的可程式邏輯控制器,用於工業自動化,能夠實現多種設備的高效控制與管理。它廣泛應用於製造業、能源管理、建築控制及機械設備的自動化操作。
1. MELSEC PLC 的主要特點
- 模組化設計:MELSEC PLC 支持模組化架構,允許用戶根據需求添加 I/O 模組、通信模組及功能擴展模組,靈活配置系統。
- 高速處理能力:配備強大的處理器,具備高速處理能力,確保設備間的精確和快速控制。
- 穩定可靠:設計堅固,具備出色的抗干擾和耐用性,適合在惡劣環境下工作。
- 多樣化通信協議支持:支持多種通信協議,如 Ethernet、CC-Link、MODBUS,方便與其他自動化設備集成。
2. MELSEC PLC 的主要系列
- FX 系列:適合小型自動化系統,適用於簡單應用。
- L 系列:具備擴展性和靈活性,適用於中小型自動化系統。
- Q 系列:面向大型系統,提供更強的處理能力及模組化擴展,適合複雜應用。
- iQ-R 系列:最新的高端 PLC 系列,具備更高的性能和安全性,適合工業 4.0 和 IoT 應用。
3. MELSEC PLC 的應用範疇
- 製造業自動化:如組裝線、包裝設備的精確控制。
- 能源管理:監控和控制發電廠、變電站等能源設施。
- 機械設備控制:適用於各種工業機械的自動化控制。
- 智慧建築管理:控制暖通空調、照明及安全系統,提高建築物運營效率。
4. MELSEC PLC 的編程工具
三菱 MELSEC PLC 使用 GX Works2、GX Works3 等專業編程軟體,支持多種程式設計語言,包括:
- 梯形圖(Ladder Diagram, LD)
- 指令表(Instruction List, IL)
- 結構化文本(Structured Text, ST)
- 功能區塊圖(Function Block Diagram, FBD)
這些工具提供了直觀的圖形化編程介面及豐富的功能庫,幫助用戶快速完成自動化程序開發。
5. 三菱 MELSEC PLC 的優勢
- 高效能:具備快速處理、低延遲和多任務處理能力,適合高要求的工業自動化應用。
- 靈活擴展性:模組化設計使得系統可以根據需求進行靈活配置和擴展。
- 強大的穩定性:支持持續運行的工業應用,適合惡劣環境下的長時間工作。
三菱 MELSEC PLC 系列具備高效、穩定和靈活的特點,能夠滿足多種自動化需求,是工業自動化領域的可靠選擇。
MELSEC PLC 與電腦溝通的協定及範例
三菱 MELSEC PLC 支援多種通信協定來與電腦或其他設備進行溝通。這些協定使得 PLC 可以與工業網路、SCADA 系統、監控電腦進行數據交換和控制命令傳輸。
1. MELSEC PLC 常用通信協定
- MC 協定(MELSEC Communication Protocol):MELSEC 的專屬協定,提供電腦與 PLC 之間的數據傳輸。
- MODBUS:工業自動化中廣泛使用的標準協定,支援 RTU 和 TCP 兩種模式,方便 PLC 與其他設備或軟體的通信。
- CC-Link IE:基於 Ethernet 的高性能協定,用於高效、低延遲的數據傳輸,適合於實時控制應用。
- Ethernet/IP:一種常見的工業以太網協定,適用於多廠商設備互聯。
2. MELSEC PLC 與電腦的通信實例
範例 1:MC 協定下的 TCP/IP 通信
在此範例中,電腦通過 MC 協定使用 TCP/IP 與 MELSEC PLC 進行通信,讀取 PLC 中的數據寄存器。
# Python 範例代碼,使用 socket 套件與 MELSEC PLC 通信
import socket
# PLC IP 和 Port 設置
plc_ip = '192.168.1.100'
plc_port = 5000
# 建立 socket 連線
client_socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
client_socket.connect((plc_ip, plc_port))
# MC 協定的讀取請求(讀取 D100 註冊器)
read_command = b'\x50\x00\x00\xFF\xFF\x03\x00\x0C\x00\x10\x00\x01\x04\x00\x00\x64\x00\xA8\x00\x01\x00'
# 發送請求
client_socket.sendall(read_command)
# 接收響應
response = client_socket.recv(1024)
print("PLC Response:", response)
# 關閉連線
client_socket.close()
範例 2:MODBUS 協定下的 RTU 通信
此範例使用 Python 的 pymodbus 庫,通過 MODBUS RTU 與 MELSEC PLC 通信,讀取位於 40001 的寄存器數據。
# Python 範例代碼,使用 pymodbus 通過 MODBUS RTU 通信
from pymodbus.client.sync import ModbusSerialClient
# 設置串口參數
client = ModbusSerialClient(method='rtu', port='/dev/ttyUSB0', baudrate=9600, timeout=1)
# 連線到 PLC
client.connect()
# 讀取 40001 位址的寄存器數據
result = client.read_holding_registers(40001, 1, unit=1)
print("寄存器數據:", result.registers)
# 關閉連線
client.close()
3. MELSEC PLC 通信的應用場景
- SCADA 系統監控:透過 MC 協定和 MODBUS 連接到 SCADA 系統,用於設備監控和數據收集。
- 設備控制與數據交換:通過 Ethernet/IP 協定與其他控制系統或電腦進行數據交換,實現工業自動化設備間的同步控制。
- 遠程監控和維護:使用 TCP/IP 通信實現對 PLC 的遠端操作和數據監測。
透過多樣化的協定支持,MELSEC PLC 可以靈活應用於不同的工業場景,實現高效穩定的通信與數據交換。
士林電機PLC
士林電機PLC
士林電機的可程式邏輯控制器(Programmable Logic Controller, PLC)是一種工業控制裝置,專門設計用於自動化控制系統中。PLC
使用數位邏輯進行控制,能夠依據編程進行多樣化的工業操作,如機械控制、製造過程管理、監控和數據收集。
士林電機PLC的特點
士林電機的PLC具有穩定、高效和靈活的特點,適合各種工業場景。以下是其主要特點:
- 高穩定性:設計堅固耐用,能適應嚴苛的工業環境,如高溫、潮濕或震動等情況。
- 模組化設計:提供多種擴展模組,包括輸入/輸出模組、通訊模組等,能夠根據需求靈活配置。
- 編程便捷:支援多種編程語言,並可使用士林電機專用編程軟體進行快速配置與調整。
- 通訊能力強:支持多種通訊協議,如MODBUS、RS-485、Ethernet等,方便與其他設備進行數據傳輸。
士林電機PLC的應用
士林電機的PLC廣泛應用於多種自動化場景中,包括:
- 製造業:控制自動化生產線,管理機械手臂、輸送帶等設備。
- 建築控制系統:用於樓宇自動化,控制照明、空調、監控系統等。
- 電力管理:監控與控制發電機組、配電網絡等電力系統。
- 水處理:控制水泵、閥門等設備,用於自來水處理和污水處理系統。
結論
士林電機PLC具有高度穩定性和靈活性,適合多樣化的工業自動化需求。隨著技術的發展,PLC已成為現代工業自動化控制的核心設備,幫助各行各業提升生產效率與控制精度。
LabVIEW
什麼是 LabVIEW?
LabVIEW(Laboratory Virtual Instrument Engineering Workbench)是一款由 National Instruments
公司開發的圖形化程式設計環境,主要應用於測量、數據擷取、控制系統和自動化測試。LabVIEW 透過視覺化編程介面,允許使用者利用圖形化的“函數區塊”進行程序設計,而無需撰寫傳統程式碼。
LabVIEW 的特色
LabVIEW 的圖形化程式設計方式使其特別適合於需要快速開發並測試原型的工程和科學領域。以下是 LabVIEW 的幾個主要特色:
- 圖形化程式設計:LabVIEW 採用資料流的圖形化程式設計方式,讓使用者可以直觀地設計程序流程。
- 內建資料擷取:LabVIEW 支援各種資料擷取硬體,方便直接收集和處理實驗數據。
- 豐富的函數庫:LabVIEW 提供大量現成的函數,包括信號處理、分析、控制和數據視覺化等功能。
- 跨平台支持:LabVIEW 可以在 Windows、macOS 和 Linux 系統上運行,並支援多種硬體設備。
LabVIEW 的應用範疇
- 自動化測試:LabVIEW 常用於設計和執行自動化測試系統,以提升測試效率和數據準確性。
- 機器控制:LabVIEW 可用於機器和設備的即時監控和控制,如工廠自動化和機械手臂控制。
- 資料擷取與分析:LabVIEW 支援多種資料擷取硬體,可以快速收集和分析各種實驗和工程數據。
- 科學研究:LabVIEW 能用於實驗數據的快速處理和分析,常見於物理、化學及生物等科學領域。
LabVIEW 的優勢與挑戰
LabVIEW 的優勢在於其簡便的圖形化程式設計方式和豐富的即用型工具,使其在快速開發和原型設計方面表現出色。然而,由於其學習曲線較高,且商業版價格較高,因此中小型企業和初學者可能面臨成本和使用門檻的挑戰。
嵌入式系統
定義與特點
嵌入式系統是一種專用的計算系統,結合硬體與軟體,用於執行特定的任務。與通用電腦相比,它具有以下特點:
- 高度整合:硬體與軟體緊密結合,針對特定應用進行優化。
- 資源受限:通常受限於記憶體、處理能力與能源消耗。
- 高可靠性:設計上必須確保系統在長期運行下穩定可靠。
應用領域
嵌入式系統廣泛應用於以下領域:
- 家用電子產品:如智慧電視、洗衣機、微波爐等。
- 汽車電子:如防鎖死煞車系統 (ABS)、引擎控制單元 (ECU)。
- 醫療設備:如心律調節器、醫療監控設備。
- 工業控制:如機械手臂、工業自動化控制器。
- 通訊設備:如路由器、交換機、智慧型手機。
組成部分
嵌入式系統主要由以下部分組成:
- 微處理器或微控制器:負責處理運算與指令執行。
- 記憶體:包括快閃記憶體 (Flash) 和隨機存取記憶體 (RAM)。
- 輸入/輸出介面:用於接收與傳遞訊號,如按鈕、螢幕或感測器。
- 軟體:包括韌體與應用程式,用於控制系統功能。
未來發展趨勢
嵌入式系統在未來將朝以下方向發展:
- 人工智慧與機器學習的結合,實現更智能化的應用。
- 物聯網 (IoT) 的普及,提升設備間的連結性。
- 低功耗設計與能源效率的進一步提升。
- 開源軟硬體的推廣,降低開發門檻。
嵌入式系統常見開發平台
微控制器 (MCU) 平台
微控制器是嵌入式系統的核心之一,常見的開發平台包括:
- Arduino:適合入門的開發平台,支援多種感測器與模組。
- STM32:基於ARM Cortex-M內核,適用於高效能應用。
- TI MSP430:專注於低功耗應用的微控制器平台。
- MCS-51:8位元單晶片微電腦。其中的8051曾經盛行多年。
嵌入式Linux平台
使用Linux系統作為作業系統的嵌入式平台,常見選擇有:
- Raspberry Pi:廣泛用於教育與快速原型設計。
- BeagleBone:適合工業應用,提供豐富的I/O介面。
- Intel NUC:適用於高效能嵌入式應用。
RTOS (即時作業系統) 平台
即時作業系統常用於需要高即時性的應用,主要平台包括:
- FreeRTOS:開源且輕量化,適合資源受限的系統。
- Zephyr OS:專為物聯網設計,支援多種硬體架構。
- VxWorks:工業級RTOS,用於航空航太與醫療等領域。
專用開發平台
針對特定應用的嵌入式開發平台包括:
- ESP32:內建Wi-Fi與藍牙功能,適合物聯網應用。
- NVIDIA Jetson:專注於AI與影像處理的高效能平台。
- Texas Instruments LaunchPad:支援多種模組,適合模擬與數位控制系統。
軟硬體協同工具
開發嵌入式系統時,通常需要以下工具的支援:
- IDEs:如Keil、Eclipse、Visual Studio Code。
- 調試工具:如JTAG、SWD (串列線除錯) 工具。
- 模擬器與虛擬機:如QEMU,用於模擬硬體環境。
Arduino
Arduino 是一種開源的硬體和軟體平台,適合初學者與專業開發者,用於製作各種電子專案。
Arduino 硬體
Arduino 硬體包含微控制器(如 ATmega328、ESP32 等)和多種 I/O 接口,用於連接感測器、致動器和其他電子元件。
常見的 Arduino 板
- Arduino Uno - 最常用的入門板,適合初學者。
- Arduino Nano - 較小型的板子,適合空間有限的專案。
- Arduino Mega - 具有更多 I/O 接口,適合大型專案。
- ESP8266 / ESP32 - 支援 Wi-Fi 和藍牙,適合物聯網 (IoT) 應用。
Arduino 軟體 (IDE)
Arduino 使用 Arduino IDE 來編寫和上傳程式碼。程式碼使用 C/C++ 語法撰寫,並有許多方便的函式庫。
- 安裝 Arduino IDE 並開啟。
- 選擇正確的板型(如 Arduino Uno)。
- 撰寫程式碼並上傳到 Arduino 板。
Arduino 的應用
Arduino 可以應用於許多領域,例如自動化、物聯網、機器人、音樂裝置、農業監測等。
- 自動灌溉系統:利用 Arduino 控制水泵,根據土壤濕度感測器自動澆水。
- 家用智能控制:例如智能燈光控制、安防監控等。
- 環境監測:透過感測器監測溫度、濕度、PM2.5 等數據。
Arduino 的優勢
Arduino 平台具有簡單易學、成本低廉、社群支援豐富等優點,使得初學者容易上手,專業開發者也能進行更深層次的開發。
邏輯分析儀
設備簡介
邏輯分析儀是一種電子測試儀器,用於捕捉和分析數位訊號的行為。它能夠幫助工程師診斷數位電路的問題,檢查訊號的時序和邏輯狀態,適用於硬體開發和故障排除。
工作原理
邏輯分析儀透過多通道探針連接到數位電路,記錄數位訊號的變化。設備會根據設定的時序條件,捕捉訊號狀態,並將數據轉換為易於理解的時序圖或邏輯狀態表。
主要功能
- 多通道訊號分析:可同時監測多組數位訊號。
- 時序分析:檢查訊號間的時間關係,識別時序問題。
- 觸發條件設定:根據特定條件(如訊號高低電平變化)啟動數據捕捉。
- 數據儲存與回放:記錄訊號數據,便於後續分析。
應用場景
邏輯分析儀廣泛應用於數位電路設計、嵌入式系統開發、通訊協議分析等領域。它特別適合於檢測訊號時序錯誤、驗證通訊協議以及除錯複雜的數位電路。
優點
- 快速診斷數位訊號問題,提高開發效率。
- 支持多通道訊號,同時分析複雜系統。
- 觸發功能強大,能捕捉偶發性問題。
實作系統 - Yanyan實績
電流監控系統
定義
電流監控系統是一種用於實時監測和記錄電流數據的設備或系統,通常應用於工業、商業或家庭電力管理,以提高電力使用效率並確保安全運行。
功能
電流監控系統的主要功能包括:
- 實時監測:精確測量電流大小,提供即時數據。
- 數據記錄:存儲歷史數據以便分析與追溯。
- 報警功能:當電流異常時發出警報以防範故障或危險。
- 能源管理:幫助用戶了解電力使用情況,實現節能目標。
組成部分
電流監控系統通常由以下幾個部分組成:
- 感測器:如電流互感器,用於測量電流。
- 數據處理單元:收集、處理並存儲電流數據。
- 通信模組:傳輸數據至監控平台或遠端設備。
- 顯示界面:如液晶屏或軟體介面,用於顯示電流狀態。
應用範圍
電流監控系統的應用範圍廣泛,包括:
- 工業生產:監測機械設備的運行狀態,預防過載或故障。
- 電力分配:用於電力網絡的負載監控與分配優化。
- 建築管理:管理商業或住宅建築的能源使用,實現智能化節能。
- 可再生能源:監控太陽能或風能設備的發電情況。
優勢
電流監控系統的優勢包括:
- 提高安全性:及時發現過載或短路情況,避免電力事故。
- 節省能源:幫助用戶識別高耗能設備,優化能源分配。
- 提高效率:通過實時監控降低停機時間和維護成本。
- 數據分析支持:為能源管理和決策提供數據基礎。
未來發展
電流監控系統的未來發展方向包括:
- 智能化:整合人工智能和機器學習,提供更精確的預測與自動化控制。
- 物聯網整合:與IoT設備聯動,實現更全面的電力管理。
- 低功耗設計:開發更節能的監控設備,降低運行成本。
- 多功能化:結合電壓、功率等多種參數監控,提供更完整的電力數據。

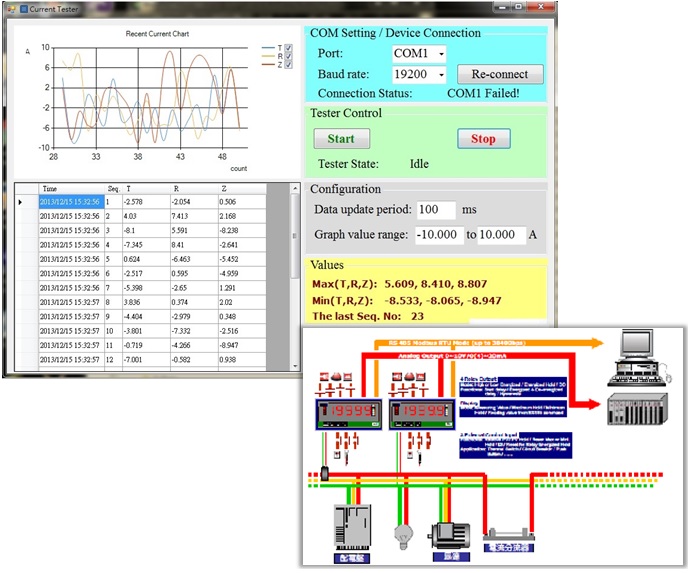

電流監控系統: 核心軟體配合各種數位電錶, 達成監控電流的各式應用系統
ADtek cs2系列電流計
測距監控系統
定義
測距監控系統是一種精確量測距離的工具,常用於實時監測物體位置、距離變化及環境狀態,適合多種工業、建築與交通應用場景。
主要功能
測距監控系統的主要功能包括:
- 實時測量:精確監測目標距離,提供即時數據。
- 異常報警:當距離超出設定範圍時觸發警報。
- 數據記錄:保存測量數據供後續分析使用。
- 遠程管理:支持遠程監控與參數調整。
應用場景
測距監控系統可廣泛應用於以下場景:
- 工業自動化:監控生產線上物體的距離與位置。
- 物流管理:檢測貨物在傳輸過程中的位置與間距。
- 交通系統:實時監控車輛間距,提升行車安全。
- 建築測量:用於結構距離檢測與施工精度控制。
技術特點
測距監控系統具有以下技術特點:
- 高精度測量:使用激光、超聲波或雷達技術實現毫米級精度。
- 多環境適應性:適用於高溫、低溫或強光等複雜環境。
- 數據整合:可與其他控制系統或數據平台無縫對接。
- 低功耗設計:延長設備使用壽命。
優勢
該系統的主要優勢包括:
- 高效性:快速捕捉距離變化,提高作業效率。
- 安全性:通過精確監控減少意外發生。
- 多功能性:適用於多種行業與應用。
- 易用性:用戶友好的界面便於操作與維護。
未來發展
測距監控系統的未來發展方向包括:
- 智能化:結合AI實現自主分析與預測。
- 無線化:提升系統的部署靈活性與移動性能。
- 多模組支持:整合不同測距技術以應對複雜場景。
- 可視化分析:提供更直觀的數據展示與報告生成。
測距監控系統: 核心軟體配合各種測距sensors, 監控各式精密機械動作之穩定性及異常狀態等應用系統
OMRON ZX系列雷射變位感測器, Keyence雷射變位感測器
半導體晶圓手臂馬達監控系統
定義
半導體晶圓手臂馬達監控系統是一種專用解決方案,用於監控半導體製造設備中晶圓傳輸手臂的馬達運行狀態,確保其穩定性與精確性,提升生產效率並減少故障風險。
主要功能
該系統的主要功能包括:
- 實時監控:持續監測馬達的運行速度、位置精度與溫度。
- 異常預警:檢測運行異常如過載、震動或偏移並發出警報。
- 數據記錄:記錄馬達運行數據,支持追蹤與分析。
- 診斷功能:提供馬達健康狀態的評估與維修建議。
- 遠程管理:支持遠程查看馬達狀態與調整參數。
應用場景
該系統適用於多種半導體製造過程,包括:
- 晶圓搬運:監控晶圓傳輸手臂的運行狀態,確保精準放置。
- 光刻與蝕刻:監控設備內部的晶圓定位與傳輸。
- 封裝測試:保障晶圓從加工到測試的傳輸流暢。
優勢
半導體晶圓手臂馬達監控系統的優勢包括:
- 高精度:保證晶圓傳輸過程的穩定與精準。
- 降低故障率:通過預測性維護減少設備停機時間。
- 數據驅動決策:利用數據分析優化生產效率。
- 自動化整合:與生產線自動化系統無縫對接。
技術特點
系統內含以下技術特點:
- 高精度傳感器:監控馬達運行的各項參數。
- AI算法:實現智能分析與異常預測。
- 可視化界面:便於用戶實時查看數據與報告。
- 模塊化設計:便於與不同型號手臂設備兼容。
未來發展
該系統的未來發展方向包括:
- 智能化升級:通過機器學習提升故障診斷的準確性。
- 更高兼容性:支持更多種類的馬達與設備。
- 雲端整合:實現全球生產線的集中監控與管理。
- 能效優化:開發節能功能以降低馬達運行功耗。
半導體晶圓手臂馬達監控系統:
NSK ES/EL/EDC系列馬達監控, AMAT VHP Robot手臂監控, PRI Robot 手臂監控
固態硬碟測試軟體
定義
固態硬碟測試軟體是一種專用工具,用於檢測固態硬碟(SSD)的性能、穩定性以及健康狀態,幫助用戶確保硬碟在最佳條件下運行並預防數據損失。
主要功能
固態硬碟測試軟體提供多種功能,包括:
- 性能測試:測量SSD的讀取速度、寫入速度和隨機存取性能。
- 壽命監測:檢查硬碟健康狀況,包括剩餘使用壽命與磨損情況。
- 錯誤檢測:檢測硬碟的錯誤區塊或其他硬體問題。
- 溫度監控:實時監測SSD的工作溫度,防止過熱損壞。
- 數據清理:安全擦除數據以保護隱私或釋放存儲空間。
測試項目
常見的測試項目包括:
- 連續讀寫測試:模擬大文件傳輸場景,檢查穩定性和速度。
- 隨機讀寫測試:測試隨機小文件的存取性能。
- IOPS測試:評估每秒輸入/輸出的操作次數。
- TRIM功能測試:檢測是否正確執行垃圾回收指令以維持效能。
應用場景
固態硬碟測試軟體適用於多種場景,包括:
- 企業環境:確保伺服器或數據中心的SSD穩定運行。
- 個人使用:檢查電腦中的SSD是否性能正常。
- 售後服務:協助硬碟廠商進行質量檢測與故障排查。
優勢
固態硬碟測試軟體的優勢包括:
- 精確性:提供詳細且可靠的測試結果。
- 方便性:用戶友好的界面便於操作。
- 預防性:提前發現問題以避免數據丟失。
- 多樣性:支持多品牌與多規格的SSD。
未來發展
固態硬碟測試軟體的未來發展方向包括:
- AI整合:利用人工智能進行更精準的故障預測與分析。
- 雲端測試:實現遠端測試與數據分析功能。
- 多平台支持:提升對各種操作系統與設備的兼容性。
- 自動化測試:實現一鍵式全方位測試,提升效率。
固態硬碟測試軟體: SSD效能及開發用測試軟體
SSD效能測試軟體, 客製化IOMeter, NVMe Tester, ATA指令控制
光碟片生產系統
定義
光碟片生產系統是一套用於製造光碟片(如CD、DVD、藍光光碟)的自動化生產設備,涵蓋模具製作、壓模成型、數據燒錄與標籤印刷等多個流程。
主要組成
光碟片生產系統通常由以下部分組成:
- 壓模機:用於製造光碟的基礎結構。
- 數據燒錄設備:負責將數據寫入光碟片。
- 印刷設備:用於光碟片表面的圖案或標籤印刷。
- 品管系統:檢測光碟片的質量,例如數據完整性與表面缺陷。
- 包裝設備:負責完成成品光碟片的包裝。
生產流程
光碟片的生產通常經過以下步驟:
- 製作模具,確保光碟結構符合標準。
- 壓模成型,生產出光碟片的物理基板。
- 進行數據燒錄,將內容寫入光碟。
- 進行表面印刷,為光碟片添加標籤或圖案。
- 進行質量檢測,篩選出不合格的產品。
- 完成包裝,將光碟片整合為成品。
應用範圍
光碟片生產系統適用於多種場合,包括:
- 音樂與影像製作:大批量製造音樂CD與電影DVD。
- 數據存儲:生產用於備份和資料分發的光碟片。
- 遊戲與軟體:製作電腦遊戲或應用程式的安裝光碟。
優勢
光碟片生產系統的優勢包括:
- 高效率:實現大批量的自動化生產。
- 低成本:在大規模生產中降低單位製作成本。
- 質量穩定:通過精密設備確保光碟的一致性。
- 多樣化:支持不同規格和類型的光碟製作。
未來發展
光碟片生產系統的未來發展方向包括:
- 技術升級:提高數據寫入速度與容量。
- 智能化控制:利用AI技術實現更精準的生產與檢測。
- 環保材料:使用可降解或環保型基材,減少對環境的影響。
- 多功能設備:開發能同時生產不同類型光碟的綜合性生產系統。

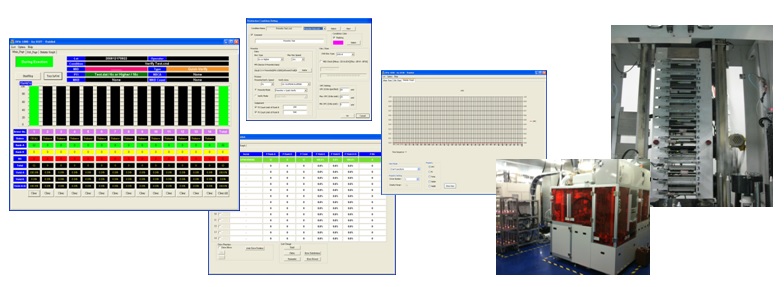

光碟片生產系統: DVD Pre-write , DVD TE/FE , BD TE/FE 生產系統軟體核心
Pre-write碟機陣列控制, TE/FE碟機陣列控制, Mitsubishi Q系列PLC, Panasonic FP系列PLC, ATAPI指令控制
